جزئیات محصول
نام محصول:
دستگاه رولینگ سقف موجدار 2.5 اینچی ورق فلزی راه راه دنده متوسط
استفاده کنید:
پانل سقف و دیوار
ضخامت:
20-30 GA
ولتاژ:
3 فاز 380 ولت 50 هرتز
خدمات پس از فروش ارائه شده است:
مهندسان موجود برای ماشین آلات در خارج از کشور ، پشتیبانی فنی ویدیویی ، پشتیبانی آنلاین ، خدمات تعمیر
سیستم کنترل:
PLC
برجسته کردن:

roof tile roll forming machine

,

metal stud roll forming machine

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
1 مجموعه
قیمت
negotiable
جزئیات بسته بندی
40 دقیقه FLC
زمان تحویل
30 روز کاری
شرایط پرداخت
L/C، T/T، D/A، D/P
قابلیت ارائه
20 ست در ماه
محصولات مرتبط
قیمت خوب  آنلاین ویدئو

بهترین قیمت رو بدست بیار
قیمت خوب  آنلاین ویدئو

بهترین قیمت رو بدست بیار
قیمت خوب  آنلاین ویدئو

بهترین قیمت رو بدست بیار
قیمت خوب  آنلاین ویدئو

بهترین قیمت رو بدست بیار
با ما تماس بگیرید
86-317-2016816
هم اکنون تماس بگیرید
توضیح محصول

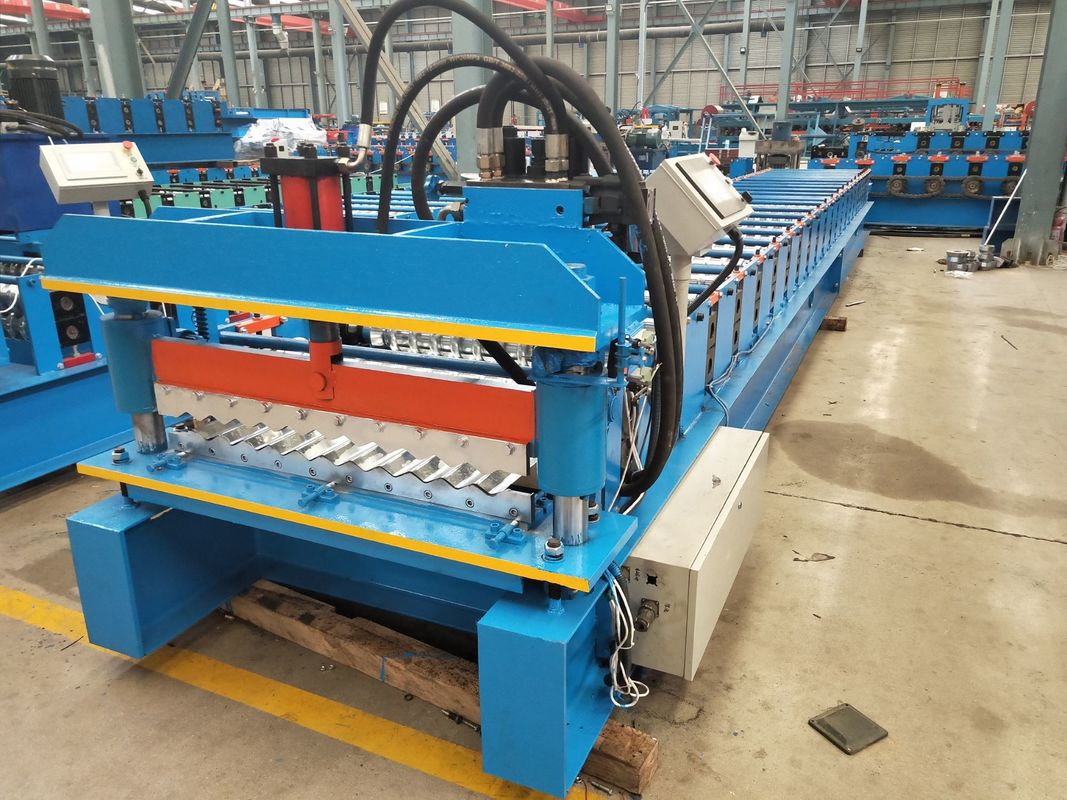

2.5'' دستگاه نورد ورق گالوالوم موجدار با دنده متوسط


2.5″ موجدار ورق با ارتفاع متوسط است و محبوب ترین محصول ماست. با استحکام لازم برای عالی بودن در کاربردهای سقف و دیوار، ورق 2.5″ موجدار به راحتی با کاربردهای ساحلی، ناهموار و معاصر سازگار می شود.


پروفیل


 مشخصات فنی


شماره مورد شرح
1 کویل گالوالوم، گالوانیزه، PPGI، آلومینیوم
2 ضخامت مواد اولیه 20-30 GA
3 سرعت کار 20-30 متر در دقیقه (زمان برش شامل نمی شود)
4 ایستگاه غلتکی 15 ردیف
5

ابعاد (طول*عرض*ارتفاع)

6500 میلی متر * 1500 میلی متر * 1500 میلی متر
6 وزن دستگاه 4500 کیلوگرم
7

سیستم کنترل الکتریکی

دلتا PLC (قابل سفارشی سازی)

8

توان موتور محرک

5 کیلووات
9

توان ایستگاه هیدرولیک

4 کیلووات
10

منبع تغذیه

240 ولت، 60 هرتز، 3 فاز (قابل سفارشی سازی)

11

دقت برش

±2 میلی متر

12

حالت رانندگی

زنجیر تکی 1 اینچ

13

جنس شفت

فولاد 45# فورج شده 70 میلی متر

14 جنس غلتک

فولاد 45# ماشین کاری شده، آبکاری سخت


معرفی ساختار
(1) بازکننده دستی
برای پشتیبانی از کویل فولادی و باز کردن کویل با حرکت چرخشی استفاده می شود. کویل فولادی به صورت دستی باز می شود. ظرفیت این بازکننده 5 تن است و برای اکثر موارد مناسب است. این تجهیز برای پردازش کویل های فولادی با قطر داخلی 508 میلی متر مناسب است.


(2) تغذیه
دریافت مواد اولیه (ورق فولادی)، تضمین می کند که محصولات مرتب، موازی و همه چیز یکنواخت باشد. لطفاً برای اطلاع از عملکرد زاویه یاب به مقررات تجهیزات مراجعه کنید.


(3) جنس دستگاه
برای دستیابی به محصول با کیفیت بالا، دستگاه ما از ساختار قاب فولادی جوش داده شده، درایو کاهنده موتور تبدیل فرکانس AC، انتقال زنجیری و عملیات حرارتی استفاده می کند.
جنس غلتک: فولاد بلبرینگ با عملیات حرارتی


(4) مکانیزم برش
برای دستیابی به برش پایدار محصولات با طول مشخص، از ایستگاه هیدرولیک و سیستم برش خودکار استفاده می کند. جنس تیغه های برش: GCr12، پردازش شده با عملیات حرارتی


(5) سیستم هیدرولیک
توسط پمپ دنده ای هدایت می شود. پس از پر کردن روغن هیدرولیک در مخزن روغن هیدرولیک، پمپ می تواند سیلندر هیدرولیک را برای انجام عملکرد برش هدایت کند.
این سیستم شامل یک مجموعه مخزن هیدرولیک، یک مجموعه پمپ دنده ای، دو لوله هیدرولیک و دو مجموعه شیر برقی است.
روغن هیدرولیک: 40#


(6) تابلو برق :
دلتا PLC برای سازماندهی تمام اقدامات دستگاه استفاده می شود. طول قطعه کار با تنظیمات PLC قابل تنظیم است. دو حالت کنترل اختیاری: خودکار و دستی. در حالت خودکار، دستگاه می تواند کار کاملاً خودکار را انجام دهد. برای اطمینان از عمر طولانی و نگهداری آسان دستگاه، ما فقط از قطعات الکتریکی معروف جهانی استفاده می کنیم. و با برنامه ویژه طراحی شده ما، رابط انسان و ماشین به راحتی توسط اپراتورهای هر سطحی قابل استفاده است.


(7) انکودر :
ما درک می کنیم که انکودر بخش بسیار مهمی از سیستم برش به طول است، بنابراین ما فقط از بهترین کیفیت از OMRON ژاپن استفاده می کنیم. و ما کوپلینگ های تطبیقی کافی را ارائه می دهیم تا دستگاه به دلیل مشکل انکودر هرگز خاموش نشود.


گارانتی

1. گارانتی در برابر نقص های ناشی از عیوب تولید به مدت 1 سال پس از تاریخ خرید، به جز قطعات الکتریکی.
2. تعمیرات حتی در دوره گارانتی در شرایط زیر انجام نخواهد شد

- خسارت ناشی از بلایای طبیعی

- نقص ناشی از خطای کاربر

- نقص ناشی از تغییرات

- نقص ناشی از جابجایی یا حمل و نقل بیشتر پس از نصب


شرایط پرداخت

40% پیش پرداخت
60% قبل از پردازش حمل و نقل پرداخت می شود

تحویل

فوب: بندر تیانجین شینگانگ
زمان تحویل: 30 روز پس از دریافت پیش پرداخت.
