جزئیات محصول
نام محصول:
خط برش اتوماتیک با سرعت بالا با گیره کش هیدرولیک و کویلر
مواد برش:
گالوالوم، گالوانیزه، PPGI، آلومینیوم
ضخامت مواد:
0.3 میلی متر -3 میلی متر
سرعت کار:
20 متر در دقیقه - 100 متر در دقیقه (قابل سفارشی سازی)
وزن کویل:
5 تن / 7 تن / 10 تن (قابل سفارشی سازی)
برش قطعات:
2 تا 30 عدد
وزن دستگاه:
13000 کیلوگرم
دقت عرض برش:
0.01 ± - 0.05 ± میلی متر
برجسته کردن:

cut to length line machine

,

steel coil slitting machine

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
1 مجموعه خط تولید
قیمت
negotiable
جزئیات بسته بندی
2 عدد 40 اینچ FLC
زمان تحویل
60 روز کاری
شرایط پرداخت
L/C، D/A، D/P، T/T
قابلیت ارائه
5 ست در 60 روز
محصولات مرتبط
قیمت خوب  آنلاین ویدئو

بهترین قیمت رو بدست بیار
قیمت خوب  آنلاین ویدئو

بهترین قیمت رو بدست بیار
قیمت خوب  آنلاین ویدئو

بهترین قیمت رو بدست بیار
قیمت خوب  آنلاین ویدئو

بهترین قیمت رو بدست بیار
با ما تماس بگیرید
86-317-2016816
هم اکنون تماس بگیرید
توضیح محصول

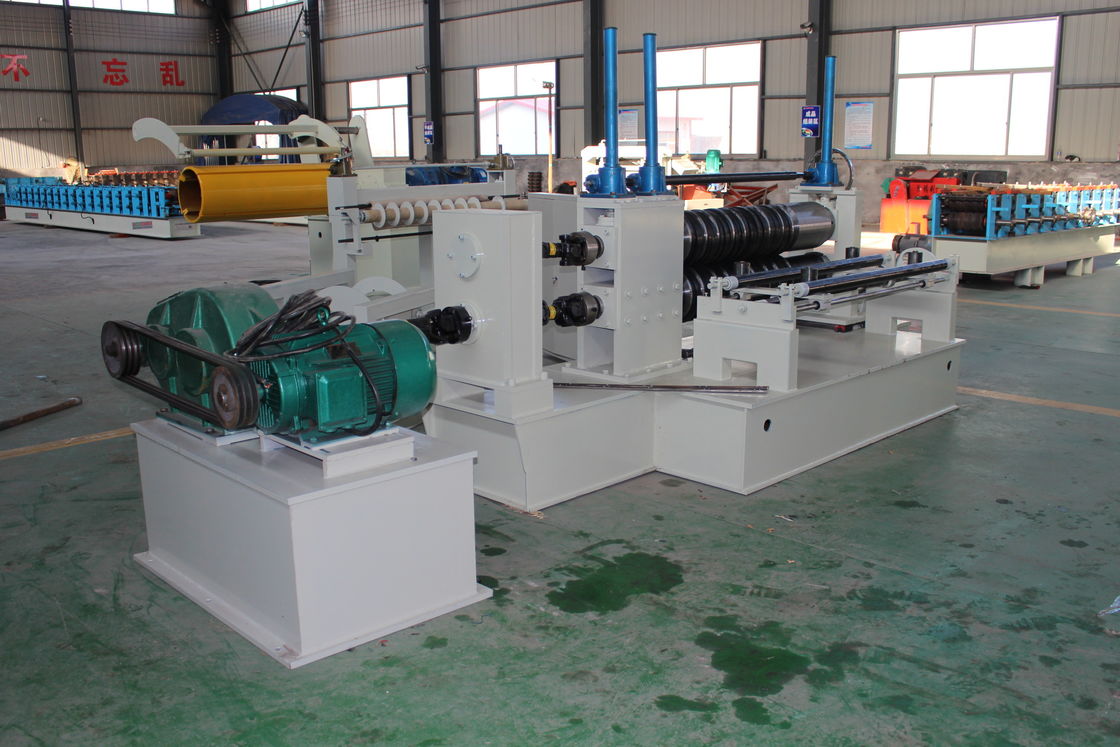

خط برش اتوماتیک پرسرعت با بازکننده و جمع‌کننده هیدرولیک


یک خط برش نوارهای فلزی با عرض‌های مختلف یا «چندتایی» را از یک کویل اصلی عریض‌تر ایجاد می‌کند. این چندتایی‌ها از عرض‌های از پیش تعیین شده ساخته می‌شوند. دستگاه برش از سه بخش اصلی تشکیل شده است: بازکننده، برش‌دهنده و جمع‌کننده. مواد از بازکننده تغذیه می‌شوند، از میان شکاف بین دو چرخ برش دایره‌ای (یکی در بالا و دیگری در زیر) عبور می‌کنند و سپس در نوارهای برش خورده روی جمع‌کننده دوباره پیچیده می‌شوند. فرآیند برش به عنوان ترکیبی از هنر و علم شناخته شده است. مهم است که تامین‌کننده تجهیزات و کاربر نهایی با هم همکاری کنند تا اجزای مناسب، اندازه محور، بسته ابزار، اسب بخار و کشش مناسب مواد برش خورده باشند.


مشخصات فنی اصلی


شماره مورد شرح
1 مشخصات اصلی 1 مواد اولیه گالوانیزه، آلومینیوم، فولاد رنگی، استحکام تسلیم 235MPa - 485MPa
2 ضخامت مواد اولیه 0.3 میلی‌متر - 3.0 میلی‌متر
3 عرض مواد اولیه 600 میلی‌متر - 1600 میلی‌متر
4 قطر داخلی کویل φ480 میلی‌متر -φ530 میلی‌متر
5 قطر خارجی کویل φ1600 میلی‌متر
6 وزن کویل 5 تن - 10 تن
7 /تعداد برش حداکثر 30 قطعه
8 بالاترین سرعت خط برش 20 متر بر دقیقه - 100 متر بر دقیقه
9 حداقل عرض برش 35 میلی‌متر
10 دقت عرض برش ± 0.01 - ± 0.05 میلی‌متر
11. ولتاژ عملیاتی نامی 240 ولت، 3 فاز، 60 هرتز
12. وزن کل 13000 کیلوگرم
12. فضای کاری (طول*عرض)  20000 میلی‌متر*6000 میلی‌متر
2 مشخصات دستگاه بازکننده 1 قطر خارجی کویل حداکثرφ1600 میلی‌متر
2 عرض کویل 600 میلی‌متر - 1600 میلی‌متر
3 قطر داخلی کویل φ480 میلی‌متر -φ530 میلی‌متر
4 وزن کویل 5 تن - 10 تن
5 حداکثر سرعت کار 20 متر بر دقیقه - 100 متر بر دقیقه
6 محدوده سفتی کویل φ480 میلی‌متر -φ530 میلی‌متر
7 قطر شفت φ180 میلی‌متر
3 مشخصات دستگاه بازکننده 8 طول موثر غلتک 1600 میلی‌متر
9 قدرت موتور محرک 5.5 کیلووات
10. قطر کالسکه بارگیری φ 700 میلی‌متر - φ 1500 میلی‌متر
11  وزن کالسکه بارگیری 5 تن - 10 تن
12 سرعت کالسکه حدود 4 متر بر دقیقه
4 مشخصات دستگاه برش 1 عرض برش حداکثرφ1600 میلی‌متر
2 ضخامت برش 0.3 میلی‌متر - 2.0 میلی‌متر
3 قطر شفت برش φ180 میلی‌متر
4 جنس شفت برش Cr 40
5.اندازه برش 200 میلی‌متر*300 میلی‌متر*15 میلی‌متر
6 جنس برش Cr12MoV
7 اندازه فاصله دهنده برش 180 میلی‌متر*240 میلی‌متر*15 میلی‌متر
8 موتور محرک 15 کیلووات
9 تعداد برش 2-30 قطعه
10 تعداد برش حداکثر 32 قطعه
5 دستگاه برش 1 قطر شفت φ130 میلی‌متر
2 تعداد شفت بالا 2 ردیف، پایین 3 ردیف
3 ضخامت صفحه میانی 40 میلی‌متر
4 قطر اعمال کننده مالچ φ 130 میلی‌متر
5 عرض فیلم 1600 میلی‌متر
6 میز کشش 1 شفت جداسازی 3 عدد، 1 عدد شفت فشار
2 سیلندر هوا 3 عدد
7 مشخصات جمع‌کننده 1 قطر خارجی کویل حداکثرφ1600 میلی‌متر
2 عرض کویل 600 میلی‌متر - 1600 میلی‌متر
3 قطر داخلی کویل φ480 میلی‌متر -φ530 میلی‌متر
4 وزن کویل 5 - 10 تن
5 حداکثر سرعت کار 20 متر بر دقیقه - 100 متر بر دقیقه
6 محدوده سفتی کویل φ485 میلی‌متر -φ530 میلی‌متر
7 قطر شفت φ180 میلی‌متر
8 طول موثر غلتک 1750 میلی‌متر
9 قدرت موتور محرک 30 کیلووات
8 مشخصات جمع‌کننده 10 قطر کالسکه بارگیری φ 1000 میلی‌متر - φ 1750 میلی‌متر
11  وزن کالسکه بارگیری حداکثر 10 تن
12 سرعت کالسکه حدود 4 متر بر دقیقه
9 سیستم کنترل الکتریکی 2 مجموعه. سیستم کنترل کامپیوتری XINJIE PLC است.
10 دستگاه جمع‌آوری لبه 1 موتور محرک 3 کیلووات
2 عرض جمع‌آوری مواد حداکثر 20 میلی‌متر
3 عرض لبه دوگانه 400 میلی‌متر


گارانتی


1. در برابر نقص‌های ناشی از عیوب تولید به مدت 1 سال پس از تاریخ خرید، به استثنای قطعات الکتریکی، تضمین شده است.

2. تعمیرات حتی در دوره گارانتی در شرایط زیر انجام نخواهد شد

- خسارت ناشی از بلایای طبیعی

- نقص ناشی از خطای کاربر

- نقص ناشی از تغییرات

- نقص ناشی از جابجایی یا حمل و نقل بیشتر پس از نصب


شرایط پرداخت


40% پیش پرداخت

60% قبل از پردازش حمل و نقل پرداخت می‌شود


تحویل


فوب: بندر تیانجین شینگانگ

زمان تحویل: 60 روز کاری پس از دریافت پیش پرداخت.
