محل منبع:
سرزمین اصلی چین
نام تجاری:
CANGZHOU WILLING
گواهی:
ISO CE
شماره مدل:
پانل ساندویچ EPS

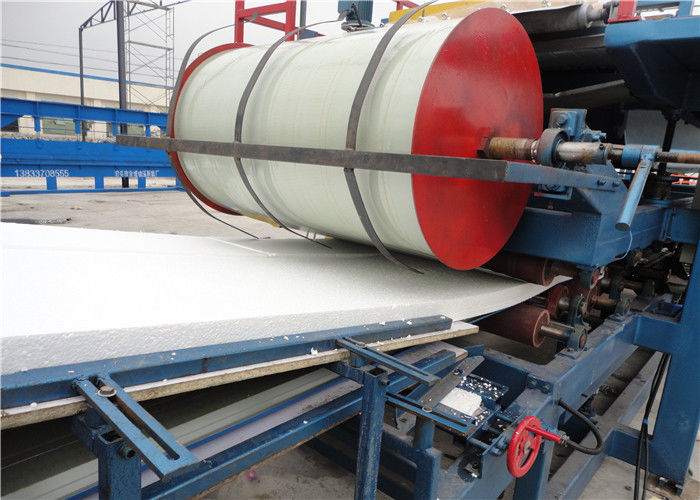

دستگاه رول فرمینگ ساندویچ پنل EPS
پنل ساندویچی پلی استایرن که به آن پنل ساندویچی EPS نیز گفته می شود. سطح بالایی و پایینی این پنل ورق های فولادی گالوانیزه و از پیش رنگ شده است، ماده هسته پلی استایرن است، این پنل با لمینیت و پرس با چسب PU دو جزئی فرمت می شود. پنل ساندویچی دارای ویژگی های حفظ دما، عایق حرارتی و صوتی، ضد آب و مقاوم در برابر آتش است. این پنل به طور گسترده به عنوان دیوار یا سقف برای سردخانه، کارگاه صنعتی، ساختمان عمومی و غیره استفاده می شود.
پروفیل
![]()
مشخصات
| شماره | مورد | شرح |
| 1 |
ابعاد (طول*عرض*ارتفاع) |
400000 میلی متر * 2250 میلی متر * 2500 متر |
| 2 | ضخامت فولاد | 0.25 میلی متر - 0.8 میلی متر |
| 3 | ضخامت پنل ساندویچی | 50 میلی متر - 300 میلی متر |
| 4 | ایستگاه غلتکی |
لایه بالایی: 13 ردیف. لایه پایینی: 14 ردیف |
| 5 |
سرعت کار |
4 متر در دقیقه |
| 6 |
توان |
توان موتور اصلی: 4 کیلووات. توان اره پرنده: 2 * 0.75 کیلووات |
| 7 |
توان کل |
32 کیلووات |
| 8 |
وزن دستگاه |
22 تن |
| 9 |
عرض کویل فولادی |
1000 میلی متر 1200 میلی متر 1250 میلی متر |
| 10 |
توان موتور هیدرولیک |
15 کیلووات |
| 11 |
دقت برش |
±2 میلی متر |
معرفی ساختار
1 دستگاه بازکننده کویل دستی
این دستگاه برای پشتیبانی از کویل فولادی و باز کردن کویل از طریق حرکت چرخشی استفاده می شود. کویل فولادی به صورت دستی باز می شود. ظرفیت این دستگاه بازکننده کویل 1-2 تن است و برای اکثر موارد کافی است.
2 تغذیه
دریافت مواد اولیه (ورق فولادی)، تضمین می کند که محصولات مرتب، موازی و همه چیز یکنواخت باشد. لطفاً برای اطلاع از عملکرد موقعیت دهی نبشی به مقررات تجهیزات مراجعه کنید.
3 جنس دستگاه
برای دستیابی به محصول با کیفیت بالا، دستگاه ما از ساختار قاب فولادی جوشی، درایو کاهنده موتور تبدیل فرکانس AC، انتقال زنجیری، پولیش سطوح غلتکی، آبکاری سخت، عملیات حرارتی و پوشش کروم استفاده می کند.
ضخامت پوشش کروم غلتکی: 0.05 میلی متر
جنس غلتکی: فولاد فورج شده 45# عملیات حرارتی شده، پوشش داده شده
4 مکانیزم برش
این دستگاه از ایستگاه هیدرولیک و سیستم برش خودکار به طول برای دستیابی به برش پایدار محصولات با طول مشخص استفاده می کند. ریل های راهنمای جانبی، تعادل برش را در حین سقوط کاتر تضمین می کنند، این مکانیزم برای دور نگه داشتن پلیسه و سایر عیوب لبه اتخاذ شده است. جنس تیغه های برش: GCr12، عملیات حرارتی شده
5 سیستم هیدرولیک
این سیستم توسط پمپ دنده ای هدایت می شود. پس از پر کردن روغن هیدرولیک در مخزن روغن هیدرولیک، پمپ می تواند سیلندر هیدرولیک را برای انجام عملکرد برش هدایت کند.
این سیستم شامل یک مجموعه مخزن هیدرولیک، یک مجموعه پمپ دنده ای، دو لوله هیدرولیک و دو مجموعه شیر برقی است. توان پمپ: 4 کیلووات. روغن هیدرولیک: 40#
6 تابلو برق
PLC برای سازماندهی تمام اقدامات دستگاه استفاده می شود. طول قطعه کار با توجه به تنظیمات PLC قابل تنظیم است. دو حالت کنترل اختیاری: خودکار و دستی. در حالت خودکار، دستگاه می تواند کار کاملاً خودکار را انجام دهد. به منظور افزایش طول عمر دستگاه و نگهداری آسان؛ ما فقط از قطعات الکتریکی معروف جهانی استفاده می کنیم. و با برنامه ویژه طراحی شده ما، رابط انسان و ماشین برای هر سطح از اپراتورها بسیار آسان است.
7 انکودر
ما درک می کنیم که انکودر بخش بسیار مهمی از سیستم برش به طول است، بنابراین ما فقط از بهترین کیفیت از OMRON ژاپن استفاده می کنیم. و ما کوپلینگ های تطبیقی کافی را ارائه می دهیم تا دستگاه به دلیل مشکل انکودر هرگز خاموش نشود.
گارانتی
1. گارانتی در برابر نقص های ناشی از عیوب تولید برای 1 سال پس از تاریخ خرید به جز قطعات الکتریکی.
2. تعمیرات حتی در دوره گارانتی در شرایط زیر انجام نخواهد شد
- خسارت ناشی از بلایای طبیعی
- نقص ناشی از خطای کاربر
- نقص ناشی از تغییرات
- نقص ناشی از جابجایی یا حمل و نقل بیشتر پس از نصب
شرایط پرداخت
40% پیش پرداخت
60% قبل از پردازش حمل و نقل پرداخت می شود
تحویل
فوب: بندر تیانجین شینگانگ
زمان تحویل: 45 روز کاری پس از دریافت پیش پرداخت.
![]()
