محل منبع:
سرزمین اصلی چین
نام تجاری:
CANGZHOU WILLING
گواهی:
ISO CE
شماره مدل:
پانل ساندویچ پشم راک

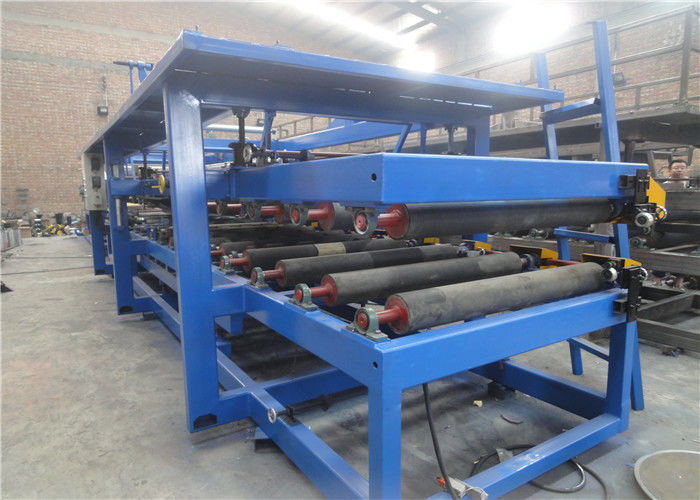

دستگاه رول فرمینگ ساندویچ پنل سقفی / دیواری PIR / مقاوم در برابر آتشe
پنلهای سقفی ساندویچ پنل PIR با ترکیب نسبت هدایت حرارتی پایین و عملکرد خوب در برابر آتش، این پنل هسته PIR با بهرهوری انرژی هم در هزینههای گرمایش صرفهجویی میکند و هم ایمنی آتش را افزایش میدهد. به لطف وزن کم، این پنل همچنین در هزینههای سازههای پشتیبان و همچنین هزینههای حمل و نقل و مونتاژ صرفهجویی میکند. بهترین راه برای عایقبندی هر خانه یا محل صنعتی و افزایش مقاومت حرارتی، عایقبندی آن از طریق مواد عایق سقف خاص است. این میتواند مزایای متعددی از جمله استفاده از آن بر روی سقف و همچنین زیر عایق سقف را به شما بدهد. فرآیند اعمال مواد عایق نسبتاً آسان است زیرا بیشتر سقفهای مسکونی و همچنین سقفهای صنعتی برای انجام کارهای عایقبندی دسترسی دارند.
پروفیل
![]()
مشخصات فنی
| شماره | مورد | شرح |
| 1 |
ابعاد (طول*عرض*ارتفاع) |
400000 میلیمتر*2250 میلیمتر*2500 متر |
| 2 | ضخامت فولاد | 0.25 میلیمتر - 0.8 میلیمتر |
| 3 | ضخامت ساندویچ پنل | 50 میلیمتر - 300 میلیمتر |

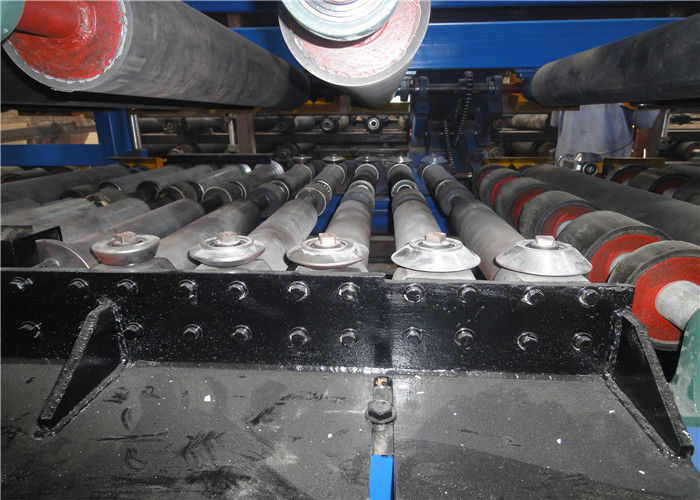

| 4 | ایستگاه غلتکی |
لایه بالایی: 13 ردیف. لایه پایینی: 14 ردیف |
| 5 |
سرعت کار |
4 متر در دقیقه |
| 6 |
توان |
توان موتور اصلی: 4 کیلووات. توان اره پرنده: 2*0.75 کیلووات |
| 7 |
توان کل |
32 کیلووات |
| 8 |
وزن دستگاه |
22 تن |
| 9 |
عرض کویل فولادی |
1000 میلیمتر 1200 میلیمتر 1250 میلیمتر |
| 10 |
توان موتور هیدرولیک |
15 کیلووات |
| 11 |
دقت برش |
±2 میلیمتر |
معرفی ساختار
1 دستگاه بازکننده دستی
برای پشتیبانی از کویل فولادی و باز کردن کویل از طریق حرکت چرخشی استفاده میشود. کویل فولادی به صورت دستی باز میشود. ظرفیت این دستگاه بازکننده 1-2 تن است و برای اکثر موارد کافی است.
2 تغذیه
دریافت مواد اولیه (ورق فولادی)، تضمین میکند که محصولات مرتب، موازی و همه چیز یکنواخت باشد. لطفاً برای اطلاع از عملکرد زاویه یاب به مقررات تجهیزات مراجعه کنید.
3 جنس دستگاه
برای دستیابی به محصول با کیفیت بالا، دستگاه ما از ساختار قاب فولادی جوشی، درایو کاهنده موتور با تبدیل فرکانس AC، انتقال زنجیرهای، پولیش سطوح غلتکی، آبکاری سخت، عملیات حرارتی و پوشش کروم استفاده میکند.
ضخامت پوشش کروم غلتکی: 0.05 میلیمتر
جنس غلتکی: فولاد فورج 45# عملیات حرارتی شده، پوشش داده شده
4 مکانیزم برش
برای دستیابی به برش پایدار محصولات با طول مشخص، از ایستگاه هیدرولیک و سیستم برش خودکار به طول استفاده میکند. ریلهای راهنمای جانبی، تعادل برش را در حین سقوط کاتر تضمین میکنند، این مکانیزم برای دور نگه داشتن پلیسه و سایر عیوب لبه استفاده میشود. جنس تیغههای برش: GCr12، پردازش شده با عملیات حرارتی
5 سیستم هیدرولیک
توسط پمپ دنده ای هدایت میشود. پس از پر کردن روغن هیدرولیک در مخزن روغن هیدرولیک، پمپ میتواند سیلندر هیدرولیک را برای انجام عملکرد برش هدایت کند.
این سیستم شامل یک مجموعه مخزن هیدرولیک، یک مجموعه پمپ دنده ای، دو لوله هیدرولیک و دو مجموعه شیر برقی است. توان پمپ: 4 کیلووات. روغن هیدرولیک: 40#
6 تابلو برق
PLC برای سازماندهی تمام اقدامات دستگاه استفاده میشود. طول قطعه کار با توجه به تنظیمات PLC قابل تنظیم است. دو حالت کنترل اختیاری: خودکار و دستی. در حالت خودکار، دستگاه میتواند کار کاملاً خودکار را انجام دهد. به منظور طول عمر زیاد و نگهداری آسان دستگاه، ما فقط از قطعات الکتریکی معروف جهانی استفاده میکنیم. و با برنامه ویژه طراحی شده ما، رابط انسان و ماشین به راحتی توسط اپراتورها در هر سطحی قابل استفاده است.
7 انکودر
ما درک میکنیم که انکودر بخش بسیار مهمی از سیستم برش به طول است، بنابراین ما فقط بهترین کیفیت را از OMRON ژاپن انتخاب میکنیم. و ما کوپلینگهای تطبیقی کافی را ارائه میدهیم تا دستگاه به دلیل مشکل انکودر هرگز خاموش نشود.
گارانتی
1. گارانتی در برابر نقصهای ناشی از عیوب تولید به مدت 1 سال پس از تاریخ خرید، به جز قطعات الکتریکی.
2. تعمیرات حتی در دوره گارانتی در شرایط زیر انجام نخواهد شد
- خسارت ناشی از بلایای طبیعی
- نقص ناشی از خطای کاربر
- نقص ناشی از تغییرات
- نقص ناشی از جابجایی یا حمل و نقل بیشتر پس از نصب
شرایط پرداخت
40% پیش پرداخت
60% قبل از پردازش حمل و نقل پرداخت میشود
تحویل
فوب: بندر تیانجین شینگانگ
زمان تحویل: 45 روز کاری پس از دریافت پیش پرداخت.
![]()
